BLACK IRON JOURNAL / 技术与采购指南

温州机柜机壳定制:机柜门板侧板定制加工与补单报价

机柜门板侧板定制加工,常见于旧柜修复、型号改版和备件补单。做温州机柜机壳定制询价时,采购需要把单独板件与配套柜体的关系说明白:门板外形、铰链孔和锁点应对应同一安装基准,侧板还需确认固定方式与拆装空间。本文把机箱机柜钣金加工的整柜评审延伸到零件补单,帮助小批量钣金加工项目准备可报价、可试装的资料。

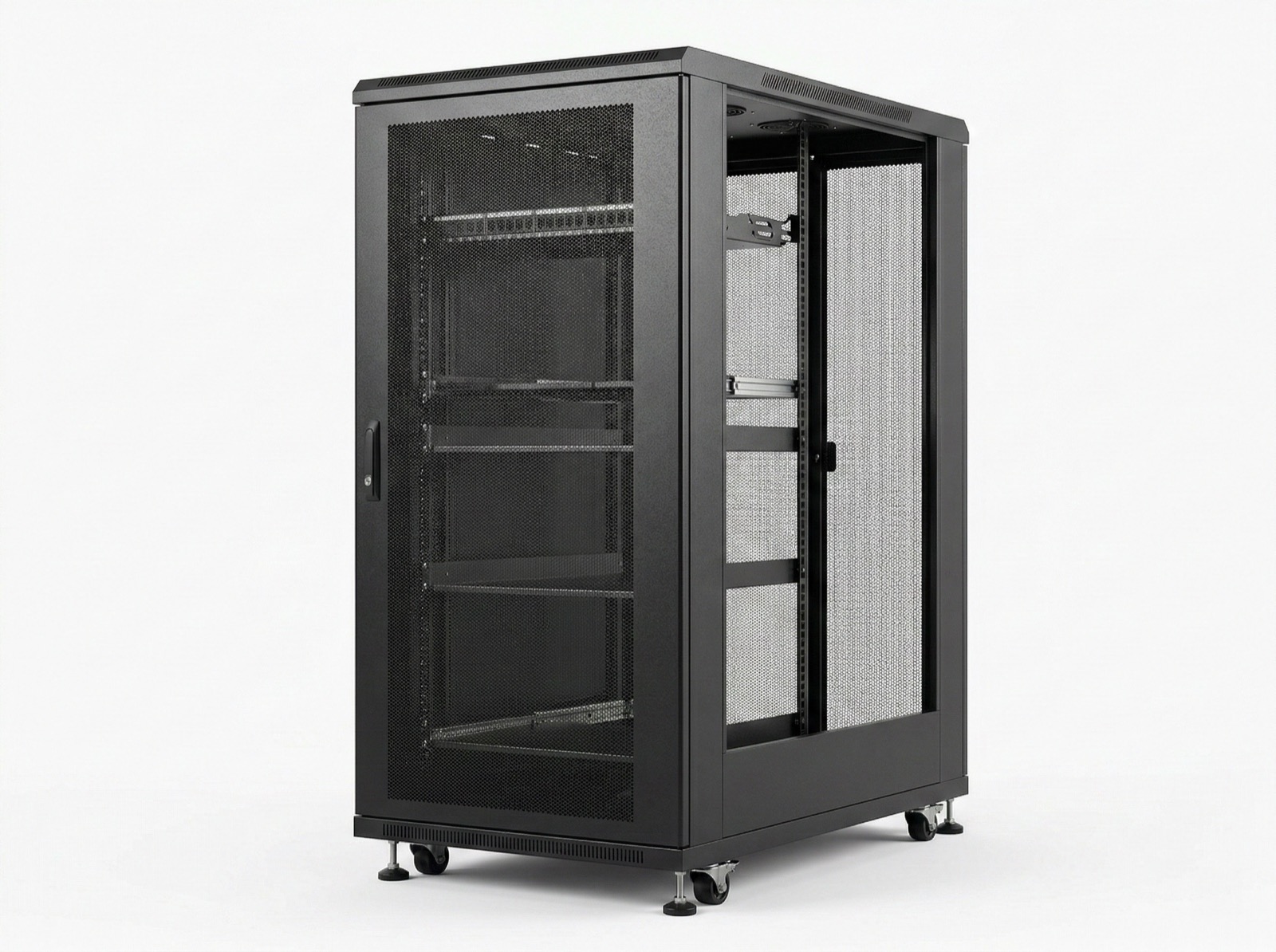

机柜门板与柜体结构参考图

一、机柜门板侧板定制加工:先列零件与供货范围

询价清单按前门、后门、左侧板、右侧板、顶盖和安装板分别写明图号、版本、数量与配套柜号。左右方向要说明观察位置,门板注明开启方向;同外形但开孔、折边或附件不同的零件应分开编号。旧件替换、改版样件和长期备件可分别列数量,避免把预测补单量当成已确定订单。

裸板件、带锁铰链的板件和装到柜体上的交付,是不同的工作范围。门锁、铰链、紧固件、密封附件及接地连接附件需注明型号、采购方和装配方。客户希望沿用旧附件时,应提供实物状态与尺寸,约定哪些需要寄送试装,哪些需要重新采购。能否承接单件及相应费用,以资料评审结果为准。

二、温州机柜机壳定制的接口资料如何准备

有图纸时,提交同版二维图、三维模型及配套柜体接口图,标明材质板厚、表面要求、外观面、关键尺寸和检验基准。门板应记录铰链安装面、孔位、锁点、折边关系和开启范围;侧板应记录定位件、固定孔和拆装方向。公差由项目设计及装配要求确定,不以统一数值替代图纸确认。

只有旧件时,可先提供柜体整体、板件正反面、连接部位和附件的清晰照片,并标注已知尺寸及损坏位置。双方再约定寄样、测绘和图纸整理的工作量。旧件弯曲、磨损或局部改孔会影响判断,需将原设计意图与现场状态区分记录;正式加工依据应由约定责任方确认,不能按照片比例直接出加工尺寸。

判断适配时也要保留柜体系列与型号信息。例如Rittal VX 侧板官方产品页分别列出适配柜型、高度、深度和安装附件。这说明采购资料应同时描述板件与安装对象;该例仅用于说明资料字段,不表示定制件与该品牌兼容或具有同等性能。

三、首件试装:从能固定到能正常拆装

报价前确认试装使用实际柜体、客户供件还是双方认可的工装,并说明柜体到场时间、运输及保管责任。检查应记录零件版本、表面处理状态和实际附件,按批准图纸核对固定孔、门缝、锁点、开启与拆卸空间。若只能测量单件而不能进行整柜试装,要将未验证的装配项目单独列出。

例如一批左侧板中,部分柜体已经现场改孔,即使柜体外形相同,也应先核对接口差异,再决定能否共用图纸。这个例子是资料整理方法,不代表已发生的客户案例。发现干涉时先记录位置和原因,确认修改批准人及费用;不要把现场临时扩孔默认为全部批次的加工依据。

涉及密封、接地、承载或散热要求时,应由相应责任方明确设计输入、验证方法及接受条件。单件尺寸合格和试装完成,不足以直接推定整柜性能。整柜项目可继续参考机箱机柜钣金加工的供货清单与装配范围,通信场景则结合通信机柜小批量定制与客户设备试装核对附件。

四、小批量钣金加工补单的表面与包装要求

补单应提供可查的材质、颜色、纹理和表面处理记录,必要时确认实物样板。旧柜表面可能经过日晒、清洗或长期使用,采购应说明匹配对象是原始样板还是现有旧件,并约定可接受差异。仅写色号不足以说明全部外观要求,不能在没有样板确认的情况下承诺新旧件完全一致。

喷涂遮蔽、螺纹保护、附件安装前后顺序,以及运输时门板与侧板如何隔离,都需要在报价中说明。薄板折边、外观面和外露附件的保护方式按零件与运输条件评审;包装标识对应柜号、图号版本和左右方向。表面询价资料可参考钣金机箱喷粉加工报价与样板确认。

五、补单报价拆项与后续批量费用

建议报价分别列出材料、切割折弯与约定焊接工序、表面处理、附件、检验试装、包装运输及税费。测绘、图纸整理、编程、工装和样件准备等一次性费用说明是否包含、由谁确认及后续能否复用。寄送旧件、返还样件和现场安装服务也要列明,避免到交付时才增加未约定工作。

单件、首批和预计补单分别询价,按相同版本和供货范围比较。颜色分组、材料准备与附件采购可能影响小批安排,具体交期应在资料、样板和客户供件条件确认后评估。准备多型号样件时,可参考小批量钣金加工的数量组合与试制验收,把需要装配的数量和留样数量分开。

六、图纸冻结、变更与交付记录

确认加工后保留图纸版本、附件清单、批准样板和首件检查记录。补单时先核对是否同版,再确认工装、材料和附件能否沿用;不要仅凭旧订单号默认条件不变。若改动门锁、铰链或开孔,说明影响的柜号与数量,盘点在制件和已完成件,先确认返工或重制方案再调整报价与排期。

交付清单建议包含零件编号、版本、数量、配套附件和已实施的检查记录,并按约定附试装照片。客户到货后核对包装与外观、缺件和安装配合,有差异时记录柜号和具体部位;现场安装、旧件拆除及整柜性能复核的责任应在订单中提前确定。这样后续补单可以追溯到同一套依据。

常见问题:门板侧板补单与定制报价

Q:机柜门板侧板定制加工可以只订一个零件吗?
可以先按单件需求提交评估,注明零件图号、数量及配套柜体。是否承接、最低加工费用和排期需按材料、工序与当期安排确认;门锁、铰链、密封条和安装工作是否包含应单列,不能用整柜价格直接折算。

Q:只有旧门板或照片,没有原图能询价吗?
可先提供旧件照片、柜体型号及关键尺寸作初步评估,再约定测绘、样件寄送和图纸确认责任。照片不能代替接口尺寸,变形旧件也不能直接作为加工尺寸依据;正式加工前需确认图纸版本和配套试装条件。

Q:同样外形尺寸的机柜侧板能直接互换吗?
不能仅凭外形尺寸判断。还需核对柜体系列、固定件、孔位基准、折边、锁点及实际装配空间,并按约定进行首件试装。涉及密封、接地或其他性能要求时,应另外确认验证范围和责任方。

Q:小批量钣金加工补单怎样控制颜色差异?
提供原订单表面处理记录、颜色与纹理要求,并确认实物样板和可接受差异。旧件老化状态需记录,不能仅凭色号承诺新旧件完全一致;补单数量、粉末准备、样板确认和包装要求均应纳入报价。

Q:温州机柜机壳定制的补单报价应包含哪些项目?
分列材料加工、表面处理、附件、测绘或图纸整理、工装样件、检验试装、包装运输及税费。注明客户供件、返还旧件、现场安装和改版返修是否包含,再确认一次性费用能否用于后续同版补单。

准备温州机柜机壳定制或机箱机柜钣金加工补单,请整理柜体型号、图纸或旧件资料、零件数量和附件清单。咨询机柜门板侧板定制加工,确认接口与补单报价;小批量钣金加工需求可一并说明首件与后续批次安排。图纸通过微信或邮件发送,便于评估加工、试装及交付范围。
